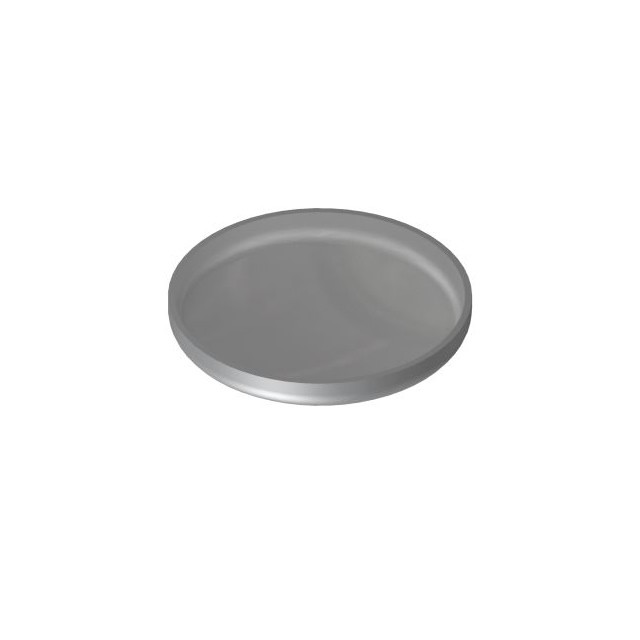

FD浅皿形鏡板(Shalow dished head)
主に容器の蓋板に使用されることが多い製品。耐圧性能をもちながら、Ｒの傾斜を緩やかにしたい場合、高さを押えたい場合など有用な製品。
業界・用途
プラント、食品、薬品 など
製品形状

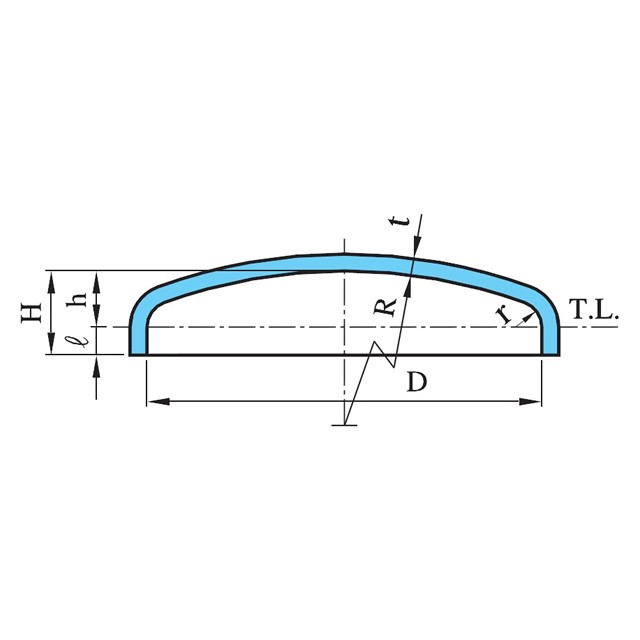

- 各部の記号と名称
-
H=高さ
h=フランジ部を除いた高さ
l=フランジ部の長さ
R=中央部の内半径(クラウンR)
r=すみ部の丸みの内半径(ナックルr)
t=厚さ(呼び厚さ)
T.L.=タンジェントライン
D=内径
