JW

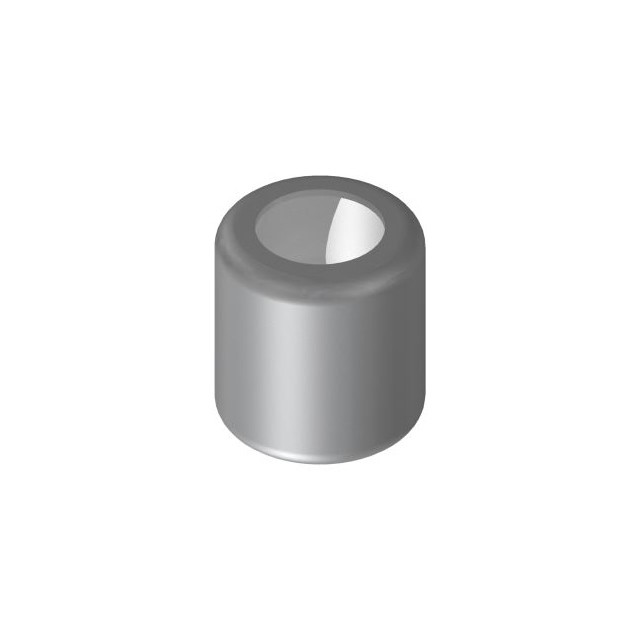

ジャケット両曲げJacket-Double side
主にジャケットタンクに使用される曲げ加工品。溶接箇所が少なく工期が短く仕上がりますので、工数の削減や製品の健全性に大きく寄与できます。
業界・用途
設備、プラント、食品、薬品 など
製品形状

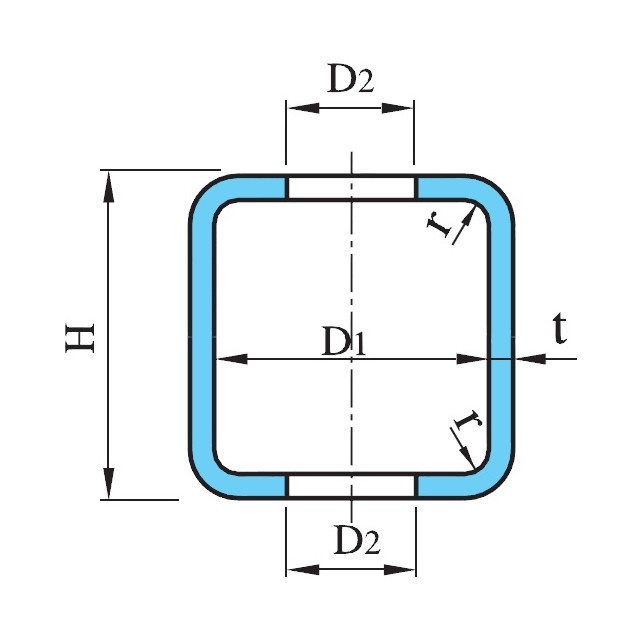

各部の記号と名称
H=高さ
l=フランジ部の長さH=高さ
r=すみ部の丸みの内半径
t=厚さ(呼び厚さ)
D1=小径
D2=大径
r=すみ部の丸みの内半径(ナックルr)
t=厚さ(呼び厚さ)
T.L.=タンジェントライン
D=内径
