鏡板の内面の表面積・全体容量及び製品重量

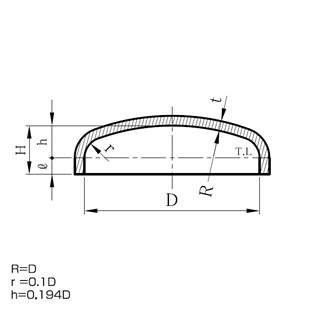

【SD】皿形鏡板(Standard flanged dished head)
![【SD】皿形鏡板(Standard flanged dished head)](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img01.webp)
- D:
- mm
- ℓ:
- mm
- t:
- mm
- 比重:
- 内面の表面積:
- ㎡
- 全体容量:
- ㎥
- 単重:
- kg

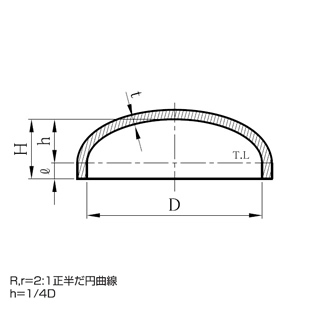

【ED】正半だ円形鏡板(Ellipsoidal dished head)
![【ED】正半だ円形鏡板(Ellipsoidal dished head)](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img02.webp)
- D:
- mm
- ℓ:
- mm
- t:
- mm
- 比重:
- 内面の表面積:
- ㎡
- 全体容量:
- ㎥
- 単重:
- kg

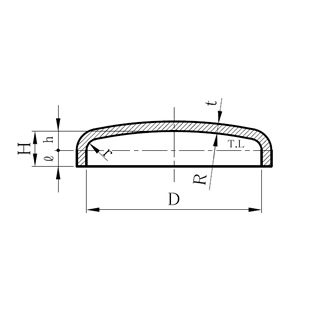

特殊皿型鏡板
![特殊皿型鏡板](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img03.webp)
- D:
- mm
- R:
- mm
- r:
- mm
- ℓ:
- mm
- t:
- mm
- 比重:
- 内面の表面積:
- ㎡
- 全体容量:
- ㎥
- 単重:
- kg

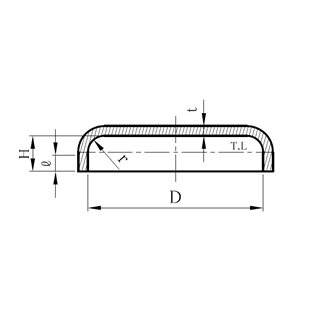

【FH】平鏡板(Flanged only head)
![【FH】平鏡板(Flanged only head)](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img04.webp)
- D:
- mm
- r:
- mm
- ℓ:
- mm
- t:
- mm
- 比重:
- 内面の表面積:
- ㎡
- 全体容量:
- ㎥
- 単重:
- kg

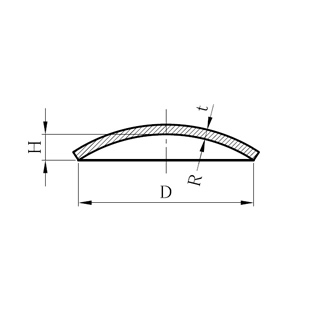

【DR】欠球(Dished only head)
![【DR】欠球(Dished only head)](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img05.webp)
- R:
- mm
- H:
- mm
- t:
- mm
- 比重:
- 内面の表面積:
- ㎡
- 全体容量:
- ㎥
- 単重:
- kg

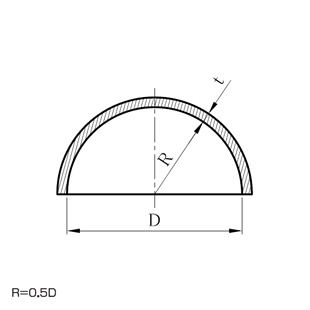

【HH】半球形鏡板(Hemispherical head)
![【HH】半球形鏡板(Hemispherical head)](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img06.webp)
- D:
- mm
- t:
- mm
- 比重:
- 内面の表面積:
- ㎡
- 全体容量:
- ㎥
- 単重:
- kg
円錐体形鏡板の内面の表面積・全体容量(角度:ラジアン)
【C】円錐体形鏡板(Conical)Type A
![【C】円錐体形鏡板(Conical)Type A](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img07_r20230523.webp)
- D:
- mm
- d:
- mm
- h:
- mm
- 内面の表面積:
- ㎡
- 全体容量:
- ㎥
【CH】円錐体形鏡板(Conical head)Type B
![【CH】円錐体形鏡板(Conical head)Type B](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img08_r20230523.webp)
- D:
- mm
- D1:
- mm
- d:
- mm
- r:
- mm
- h1:
- mm
- h2:
- mm
- α:
- °
- 内面の表面積:
- ㎡
- 全体容量:
- ㎥
【CR】円錐体形鏡板(Conical Reducer)Type C
![【CR】円錐体形鏡板(Conical Reducer)Type C](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img09_r20230523.webp)
- D:
- mm
- D1:
- mm
- D2:
- mm
- d:
- mm
- R:
- mm
- r:
- mm
- h1:
- mm
- h2:
- mm
- h3:
- mm
- α:
- °
- 内面の表面積:
- ㎡
- 全体容量:
- ㎥
皿型鏡板の容量変化(フランジ部を含まず)(角度:ラジアン)

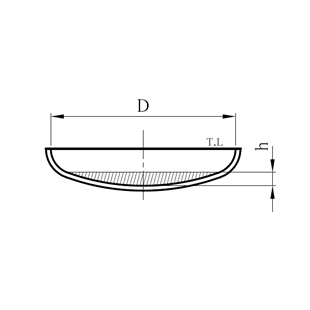

【SD】皿型鏡板の容量変化
![【SD】皿型鏡板の容量変化](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img10.webp)
- D:
- mm
- h:
- mm
- 容量:
- ㎥
- ℓ=1/1000㎥で計算
- ℓ

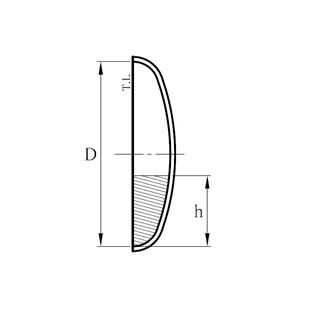

![【SD】皿型鏡板の容量変化](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img11.webp)
- D:
- mm
- h:
- mm
- 容量:
- ㎥
- ℓ=1/1000㎥で計算
- ℓ
※この場合の容量変化は、理論式で表すのが困難であり、目安的なものとして、参考にして下さい。
2:1 正半だ円体形鏡板の容量変化(フランジ部を含まず)

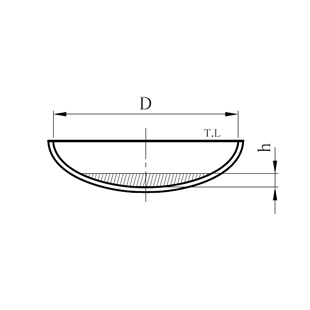

【ED】正半だ円体形鏡板の容量変化
![【ED】正半だ円体形鏡板の容量変化](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img12.webp)
- D:
- mm
- h:
- mm
- 容量:
- ㎥
- ℓ=1/1000㎥で計算
- ℓ

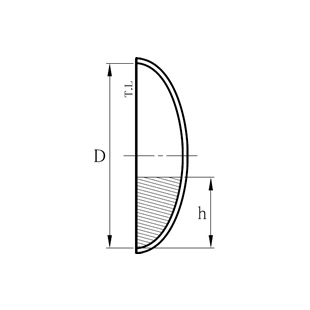

![](https://www.nkweb.co.jp/cms/wp-content/themes/nkweb_ver1/common/images/calc/img13.webp)
- D:
- mm
- h:
- mm
- 容量:
- ㎥
- ℓ=1/1000㎥で計算
- ℓ
