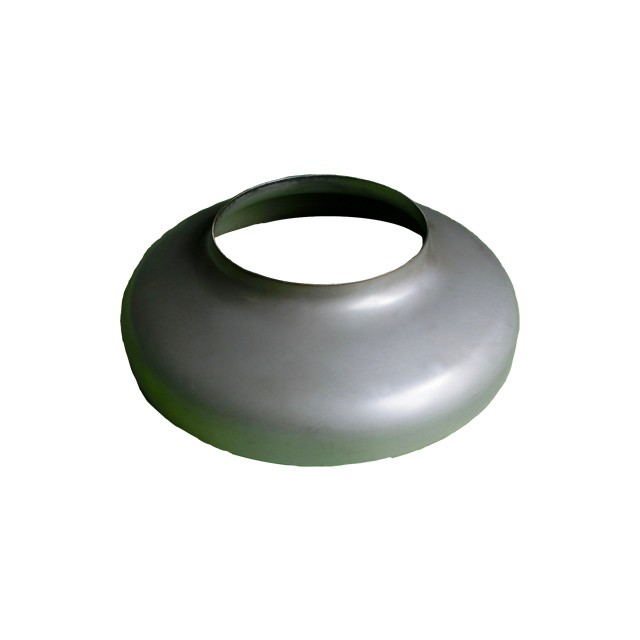

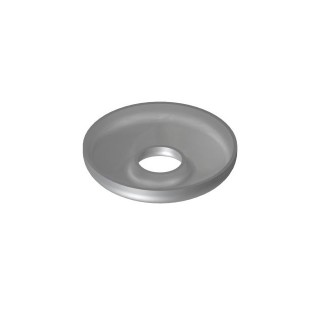

HNノズルネック付鏡板(Head with nozzle neck)
主にサニタリータンクにて使用されます。ノズル等と突合せ溶接することにより滑らかな溶接部位が実現でき、製品の健全性に大きく寄与できます。
業界・用途
設備、プラント など
製品形状

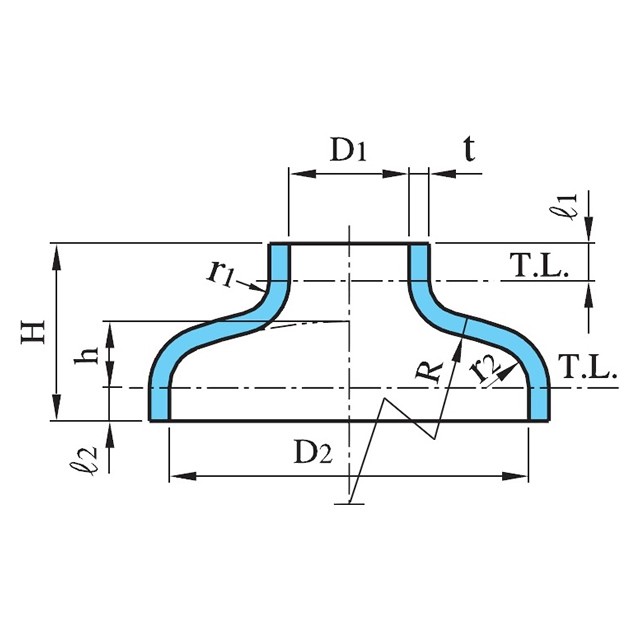

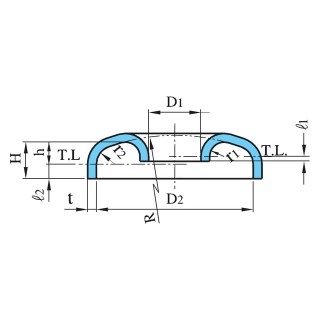

- 各部の記号と名称
-
H=高さ
h=フランジ部を除いた高さ
l1=小径側フランジ部の長さ
l2=大径側フランジ部の長さ
r1=小径側曲げ半径
r2=大径側すみ部の丸みの内半径
t=厚さ(呼び厚さ)
T.L.=タンジェントライン
D1=小径
D2=大径
