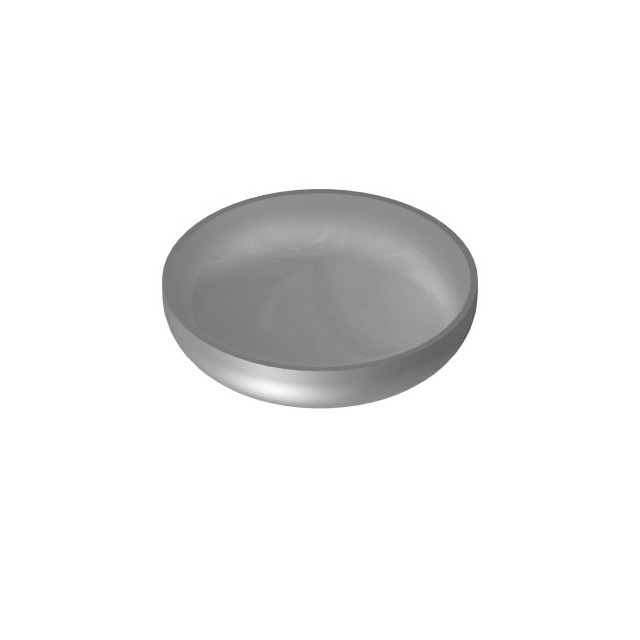

AD近似半だ円形鏡板(Approximate ellipsoidal dished head)
JIS B 8247 に規定の製品。製品形状はED鏡板と近似であるが、中央部及びすみ部の丸みの内半径が規定されている。主に縦型容器の下部鏡板として使用されることが多い。
業界・用途
プラント、食品、薬品 など
製品形状

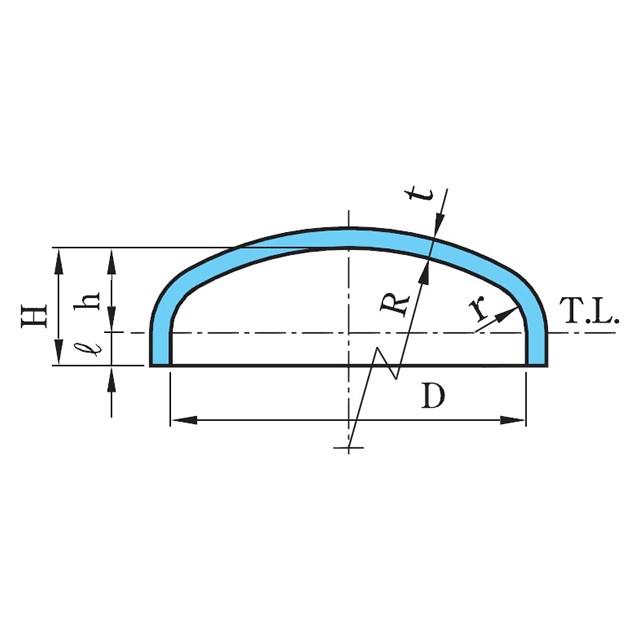

- 各部の記号と名称
-
H=高さ
h=フランジ部を除いた高さ
l=フランジ部の長さ
R=中央部の内半径(クラウンR)
r=すみ部の丸みの内半径(ナックルr)
t=厚さ(呼び厚さ)
T.L.=タンジェントライン
D=内径
